ドライヤーとドライバー [第6世代 iPod nano の液晶ガラスを修理する]

[PR] 本ブログの商品紹介リンクには広告が含まれています

割れた iPod nanoバッテリー問題のリコールで、アップル様から代替えとして送られてきた第6世代 iPod nano を、うっかりポケットから地下鉄の駅の床に落としてしまって、液晶のガラスを割ってしまいました。

そのまま使おうと思えば使えなくはないんですが、ガラスのかけらがぽろぽろ落ちて指に刺さりそうで危ないし、見た目もおっかないので、修理してみました。

まず、交換する液晶画面の部品を調達。

higuchi.com 御用達の横流し部品業者の巣窟 AliExpresseBay で "iPod nano 6th generation screen" とかで検索すると、たくさん出てきます。
日本のアマゾンなんかでも売ってるけど、ちと高い。

たとえば、eBay の検索結果。液晶本体とデジタイザー付きの表面ガラスのアセンブリーで1,600円ぐらいから。1,000円ぐらいで LCD だけとか デジタイザーだけも売ってますが、液晶とデジタイザーのガラスはしっかり接着されていて、はがして再利用するのはとてもむずかしいので、ここはセットになっているアセンブリーを買うのが吉。

AliExpress だと1,000円以下から。ただし、ここは商品の到着にちょっと日数がかかる印象。

注文して10日ぐらいで届きました(AliExpress だと1ヶ月ぐらいかかるはず)。

液晶の小包

普通の航空小包で届きました。

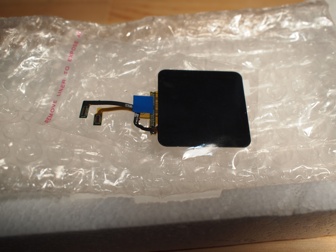

新しい液晶

発泡スチロールの箱でしっかり梱包されています。

部品が届いたら、早速交換。
まず、割れたガラスと液晶のアセンブリーを取り外します。ガラスと液晶は本体に強力な両面テープで貼りついているので、接着剤を柔らかくするためにドライヤーでガラスごと温めます。外周部分を集中的に。

ドライヤーで温める

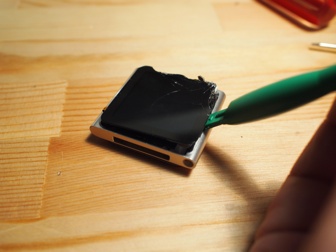

20秒ぐらい温めて、ガラスの裏まで熱が伝わると、接着剤が柔らかくなっているはずなので、イヤホンジャック側からそっとガラスをこじ開けます。反対側には液晶のフラットケーブルが付いているので向きにご注意。

ガラスをこじあける

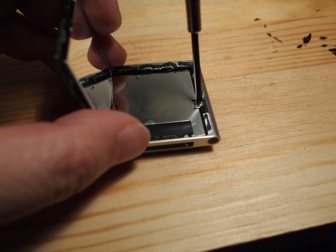

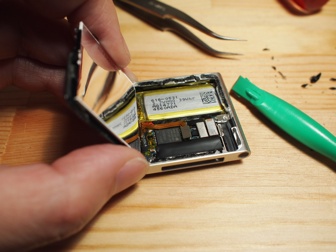

両面テープを本体からはぎ取らないように気をつけてガラスを開くと、ステンレスの薄い板がネジ2つで留まっているので、ネジを外します。ネジの大きさが違うので、どっちがどのネジだか覚えておくように。右真ん中のほうが大きいネジです。

ねじを外す

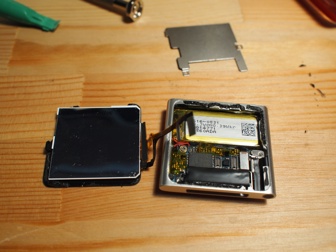

ネジを外して、ステンレス板を取ると、バッテリーと基板が現れます。基板に液晶とデジタイザーをつないでいるコネクタ2つを外します。

ステンレス板を外して、コネクタを抜く

コネクタを2つともはずしたところ。

コネクタを外した

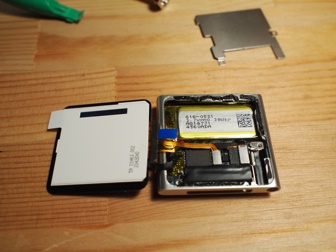

新しい液晶とデジタイザーのコネクタをつなぎます。

新しい液晶をつなぐ

あとは、外したときと反対の手順で、ステンレス板を元通りにはめ込んで、ネジをとめ、新しい液晶の裏の保護シートをはがしてから所定の位置に押し込んで、両面テープを貼り付ければできあがり。
貼り付ける前に、スイッチを入れて動作確認しておきましょうね。

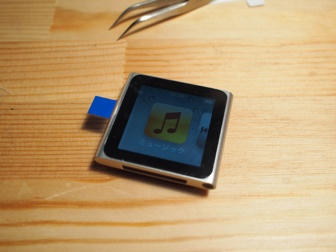

修理完了

所要時間10分ぐらいの比較的簡単な作業でした。

iPod nano のガラスが割れちゃった人、お試しください。



個人輸入が不安な人は、割高ですけど、日本の業者さんでも売ってます。



私は懲りて、ハードカバーをつけました。
